ZC垂直振動輸送機簡介
ZC垂直振動輸送機是以振動電機作為激振源,主要用于粉狀、顆粒狀物料的垂直提升作業,也可對物料進行干燥、冷卻作業。該振動輸送機廣泛應用于冶金、煤炭、化工、建材、糧食、機械、醫藥、食品等行業。
ZC垂直振動輸送機的特點
- 占地面積小,便于工藝布置。
 - 節約電能,料槽磨損小。
 - 噪音低,結構簡單,安裝、維修便利。
 - 物料可向上輸送,亦可向下輸送。

結構與工作原理
- ZC垂直振動輸送機的驅動裝置振動電機安裝在輸送塔下部,兩臺振動電機對稱交叉安裝,輸送塔由管體和焊接在管體周圍的螺旋輸送槽組成,輸送塔座于減振裝置上,減振裝置由底座和隔振彈簧組成。
 - 當垂直輸送機工作時,根據雙振動電機自同步原理,由振動電機產生激振力,強迫整個輸送塔體作水平圓運動和向上垂直運動的空間復合振動,螺旋槽內的物料則受輸送槽的作用,作勻速拋擲圓運動,沿輸送槽體向上運動,從而完成物料的向上(或向下)輸送作業。

ZC垂直振動輸送機選型
分類及用途
- 分類一:基本型(ZC-□)。用途:基本型ZC垂直振動輸送機為敞開輸送槽結構,用于一般物料無特殊要求的向上(或向下)輸送作業。

- 分類二:封閉型(ZC-□F)。用途:封閉型ZC垂直振動輸送機為封閉輸送槽結構,用于對物料有防潮要求的場合向上(或向下)輸送作業。

電源控制??
ZC垂直振動輸送機配套GK型反接制動控制箱。用于使輸送機在停機時,快速通過共振區,防止機器經過共振區時產生較大的振幅,同時具有對電機過流、過載、斷相等保護功能。

技術參數

??選 型:

??3、電源控制:
型 號  | 輸送 高度 (mm)  | 輸送 量 (t/h)  | 物料 粒度 (mm)  | 振幅 (mm)  | 電機 型號  | 供電 電壓 (V)  | 電機 功率 (kw)  | 振動 頻率 (min-1)  | 整機 重量 (kg)  | 揉搓制動 控 制 箱  |
ZC-1500  | 1500  | 0.6  | 0~30  | 0~4  | ZG410  | 380  | 2×0.75  | 1450  | 400  | GK-15  |
ZC-2000  | 2000  | 1.2  | ZG415  | 2×0.75  | 500  | GK-15  | ||||
ZC-3000  | 3000  | 2  | ZG618  | 2×1.1  | 960  | 700  | GK-30  | |||
ZC-4000  | 4000  | 4  | ZG625  | 2×1.5  | 1000  | GK-30  | ||||
ZC-4500  | 4500  | 4  | ZG625  | 2×1.5  | 1200  | GK-30  | ||||
ZC-5000  | 5000  | 5  | ZG636  | 2×2.2  | 1450  | GK-60  | ||||
ZC-6000  | 6000  | 5  | 0~60  | ZG636  | 2×2.2  | 1800  | GK-60  |
??注:表中輸送量按容重1.6噸/米3計。

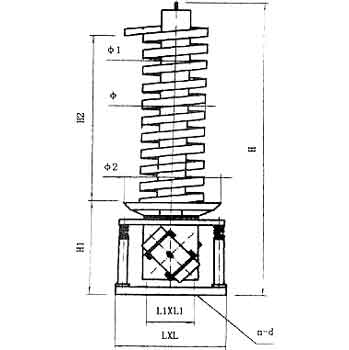

??五、外型尺寸:
型 號  | Ф  | Ф2   | Ф3   | H  | H1   | H2   | L×L  | b×b  | 16-d  |
ZC-1500  | 325  | 159  | 550  | 1960  | 460  | 1520  | 480×480  | 100×100  | 16-16  |
ZC-2000  | 400  | 203  | 620  | 2510  | 520  | 2020  | 540×540  | 120×120  | 16-16  |
ZC-3000  | 500  | 273  | 730  | 3590  | 640  | 3020  | 660×660  | 140×140  | 16-18  |
ZC-4000  | 600  | 299  | 850  | 4650  | 670  | 4020  | 800×800  | 160×160  | 16-20  |
ZC-4500  | 650  | 325  | 980  | 5290  | 700  | 4520  | 890×890  | 170×170  | 16-20  |
ZC-5000  | 700  | 351  | 1000  | 5800  | 725  | 5020  | 950×950  | 175×175  | 16-22  |
ZC-6000  | 800  | 402  | 1100  | 6990  | 780  | 6020  | 1030×1030  | 180×180  | 16-22  |
