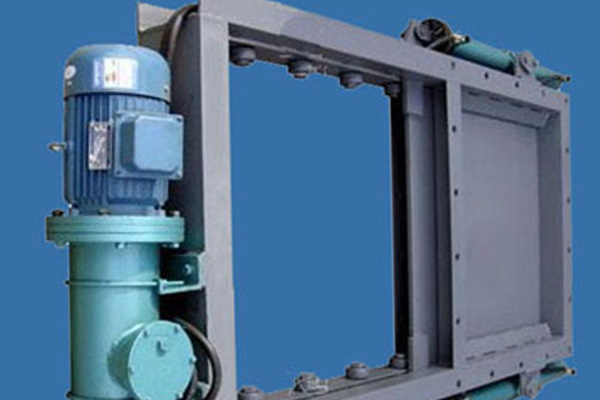

PB平板閘門概述
平板閘門是粉料、晶粒料、小顆粒料的流量輸送量控制的主要設備。平板閘門配備氣動、電動、電液動推桿作為驅動裝置，是控制流量大小，切斷迅速的理想設備。該閘閥廣泛適用于建材、冶金、礦山等行業粉塵物料流量控制的管道上，是控制粉塵物料流量的設備。PB平板閘門特點
- 該閘閥結構簡單，重量輕，操作靈活，裝拆方便；
- 采用優質碳素鋼制造，其強度高，性能好，使用壽命長；
- 絲桿及螺母采用了軟防護罩結構，不受外界粉塵影響。
工作原理

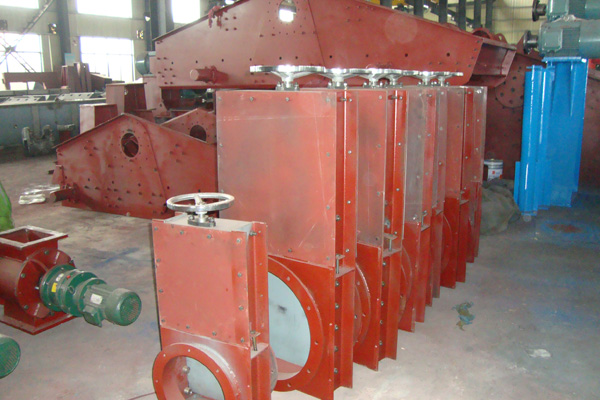

PB平板閘門主要由框架、絲桿螺母、手輪、閘板組成，手輪(鏈輪)轉動，絲桿帶著絲桿螺母和閘板作水平方向的往復運動，達到閥門的啟閉目的。

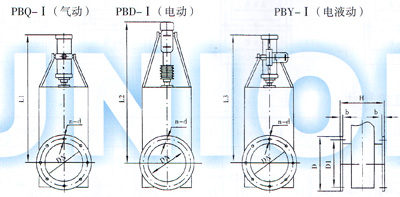

外形尺寸圖：
外形連接尺寸：
DN | D1 | D | b | H | n-d | L1 | L2 | L3 | 氣動推桿 | 電動推桿 | 電液推桿 |
200 | 250 | 290 | 10 | 250 | 8-Φ12 | 960 | 1230 | 1660 | 10A-5 TC50B | DTⅡA100 0.25kw | DYT-300 0.37kw |
250 | 300 | 340 | 10 | 250 | 8-Φ12 | 1130 | 1400 | 1830 | |||
300 | 350 | 390 | 10 | 250 | 8-Φ12 | 1310 | 1580 | 2080 | |||
350 | 400 | 440 | 10 | 250 | 8-Φ12 | 1480 | 1750 | 2180 | |||
400 | 450 | 490 | 10 | 250 | 12-Φ14 | 1660 | 1930 | 2360 | |||
450 | 500 | 550 | 10 | 250 | 12-Φ14 | 1840 | 2110 | 2510 | |||
500 | 570 | 620 | 12 | 250 | 12-Φ14 | 2020 | 2290 | 2960 | 10A-5 TC63B | DTⅡA250 0.37kw | DYT-300 0.37kw |
560 | 630 | 680 | 12 | 250 | 12-Φ14 | 2240 | 2500 | 3180 | |||
600 | 670 | 720 | 12 | 350 | 16-Φ14 | 2400 | 2640 | 3320 | |||
630 | 700 | 750 | 12 | 350 | 16-Φ14 | 2520 | 2750 | 3430 | |||
700 | 770 | 820 | 14 | 350 | 16-Φ14 | 2800 | 2990 | 3670 | 10A-5 TC80B | DTⅡA500 0.75kw | DYT-500 0.55kw |
750 | 820 | 870 | 14 | 350 | 16-Φ14 | 2950 | 3170 | 3840 | |||
800 | 870 | 920 | 14 | 350 | 16-Φ14 | 3200 | 3490 | 4020 | |||
850 | 920 | 970 | 14 | 350 | 16-Φ14 | 3400 | 3670 | 4200 | |||
900 | 980 | 1040 | 14 | 350 | 20-Φ18 | 3600 | 3870 | 4560 | |||
1000 | 1080 | 1140 | 14 | 350 | 20-Φ18 | 4000 | 4350 | 5190 | 10A-5 TC125B | DTⅡA1000 0.75kw | DYT-1000 0.75kw |
1100 | 1180 | 1240 | 16 | 450 | 20-Φ18 | 4440 | 4700 | 5540 | |||
1200 | 1280 | 1340 | 16 | 450 | 24-Φ23 | 4840 | 5050 | 5790 |
